工作原理與結構
產品特點與參數
資料下載

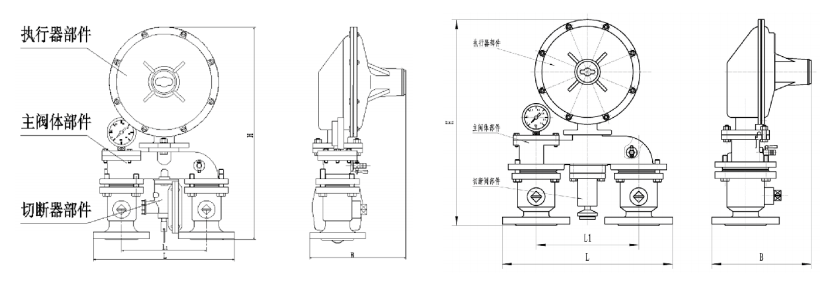

工作原理
●內置調壓器的工作原理是通過調壓彈簧調節出口壓力P2。當出口壓力P2低于設定值時，執行器腔室內壓力降低，在彈簧力作用下主皮膜向右變形，拉桿右移，使調壓器閥口開度增大，流量增大，維持下游壓力P2恒定。當出口壓力P2高于設定值時其作用與上述過程相反。
●若出口壓力P2高于內置調壓器的放散閥設定值時,放散閥口自動打開,P2迅速降低，當P2低于內置調壓器的放散閥設定值時，放散閥自動關閉,繼續供氣,即可以保證安全，又可以保證用戶用氣的需要。
●若出口壓力P2過高，高于內置調壓器的切斷閥設定值時，切斷閥皮膜向左側變形,推動限位套，松開切斷閥桿，與切斷閥桿裝配一體的切斷閥瓣在彈簧力的作用下頂住閥口，切斷進口氣源，以確保安全,該切斷閥需人工復位。

工作原理
●內置調壓器的工作原理是通過調壓彈簧調節出口壓力P2。當出口壓力P2低于設定值時，執行器腔室內壓力降低，在彈簧力作用下主皮膜向右變形，拉桿右移，使調壓器閥口開度增大，流量增大，維持下游壓力P2恒定。當出口壓力P2高于設定值時其作用與上述過程相反。
●若出口壓力P2高于內置調壓器的放散閥設定值時,放散閥口自動打開,P2迅速降低，當P2低于內置調壓器的放散閥設定值時，放散閥自動關閉,繼續供氣,即可以保證安全，又可以保證用戶用氣的需要。
●若出口壓力P2過高，高于內置調壓器的切斷閥設定值時，切斷閥皮膜向左側變形,推動限位套，松開切斷閥桿，與切斷閥桿裝配一體的切斷閥瓣在彈簧力的作用下頂住閥口，切斷進口氣源，以確保安全,該切斷閥需人工復位。
特點：
RX*/0.4A-*Q系列樓棟調壓箱符合 GB27791《城鎮燃氣調壓箱》標準，其內置RTZ- */0.4Q系列調壓符合GB27790 《城鎮燃氣調壓器》標準。該系列樓棟調壓箱集調壓、過濾、安全切斷及安全放散為一體。壓力穩定關閉靈敏。具有兩級安全保護功能，壓力設定簡單方便且控制精確，操作維護簡便，可在線檢修，內設過濾裝置。并取得國家質檢總局頒發的《全國工業產 品生產許可證》，生產許可證編號為：XK21-006- 00149。

技術參數：
進口壓力P1 （MPa）： 0.02 ～ 0.4??
出口壓力P2 （KPa）： 1～5；5～15 ；15～30??
穩壓精度等級： AC15(1KPa～5KPa) AC10(5KPa～15KPa) AC10(15KPa～30KPa)?
關閉壓力等級： SG25(1KPa～5KPa) SG20(5KPa～15KPa) SG20(15KPa～30KPa)?
放散壓力Pf (KPa) P2n?+3 (1KPa～15KP) 22-45 (15KPa～30KPa)??
切斷壓力Pq (KPa) 3～8 (1KPa～5KPa) 8～20 (5KPa～15KPa) 20～40 (15KPa～30KPa)?
工作溫度： -20℃～60℃?
公稱通徑： DN25 DN40 DN50
1、2015 Q 型說明書11.pdf
