工作原理

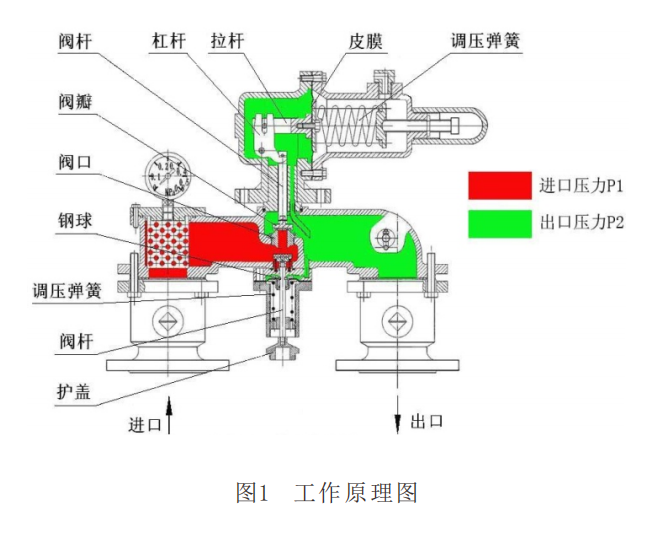

●本系列樓棟調壓箱，其內置RTZ-*/0.4QH型調壓器為直接作用式。主要由閥體、執行機構、彈 簧、皮膜、閥口、閥瓣等組成(如圖1)。調壓器通過調壓彈簧調節調壓器出口壓力P2，當出口壓力P2低 于設定值時，調壓器執行器左腔壓力降低，在彈簧力作用下皮膜向左變形，拉桿左移，在杠桿的作用下閥桿上移，使調壓器閥口開度增大，流量增大，維持下游壓力的恒定。當出口壓力P2高于設定值時，其作用與上述過程相反。
●切斷器皮膜在出口壓力超高時往下運動從而帶動鋼球套也往下運動，使鋼球脫出，切斷閥辨在彈簧作用下關閉閥口實現切斷氣源；用護蓋連在閥桿上往下拉就復位。
主要結構
工作原理
●本系列樓棟調壓箱，其內置RTZ-*/0.4QH型調壓器為直接作用式。主要由閥體、執行機構、彈 簧、皮膜、閥口、閥瓣等組成(如圖1)。調壓器通過調壓彈簧調節調壓器出口壓力P2，當出口壓力P2低 于設定值時，調壓器執行器左腔壓力降低，在彈簧力作用下皮膜向左變形，拉桿左移，在杠桿的作用下閥桿上移，使調壓器閥口開度增大，流量增大，維持下游壓力的恒定。當出口壓力P2高于設定值時，其作用與上述過程相反。
●切斷器皮膜在出口壓力超高時往下運動從而帶動鋼球套也往下運動，使鋼球脫出，切斷閥辨在彈簧作用下關閉閥口實現切斷氣源；用護蓋連在閥桿上往下拉就復位。

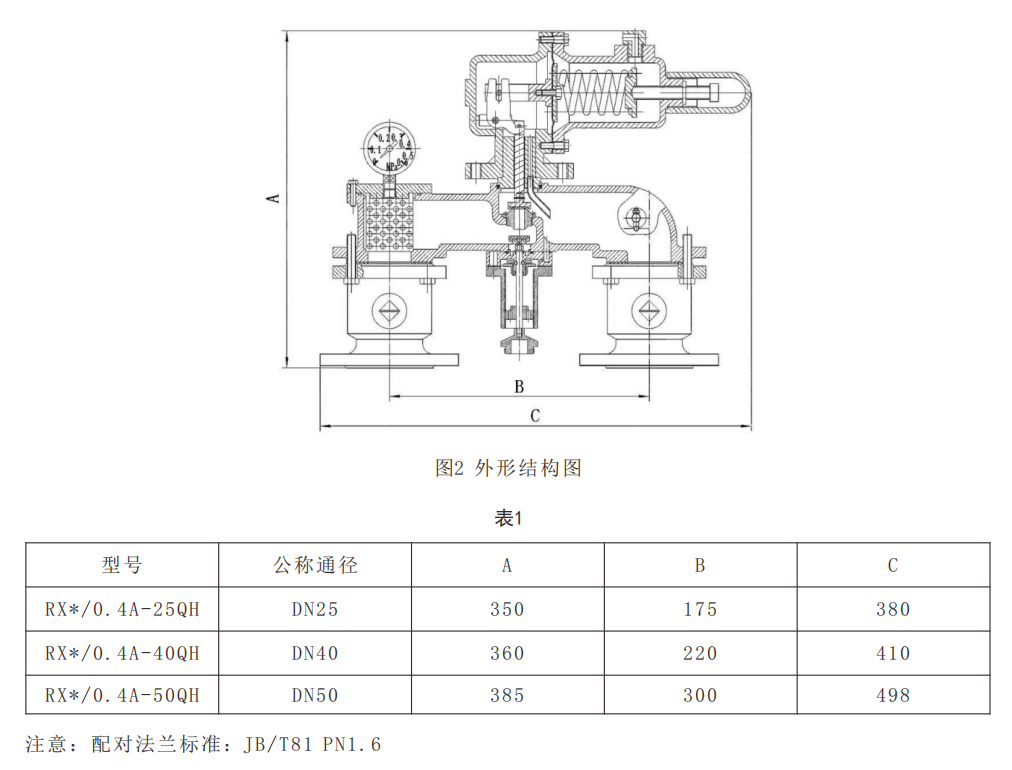

主要結構
特點：
本產品符合GB27791《城鎮燃?xì)庹{(diào)壓箱》標準。其內置RTZ-*/0.4QH系列調壓器符合GB27790《城鎮燃?xì)庹{(diào)壓器》標準。并取得國家質檢總局頒發的《全國工業產品生產許可證》,生產許可證編號為：XK21-006-00149。壓力穩定，關閉靈敏。具有兩級安全保護功能壓力設定簡單方便且控制精確，操作維護簡便，可在線檢修，內設過濾裝置。
技術參數：
進口壓力P1 （MPa）: 0.1～0.4 ?
出口壓力P2?（KPa）: 30-300?
穩壓精度等級 : AC10?
關閉壓力等級 : SG20?
工作溫度 : -20℃～60℃?
公稱管徑 : DN25 DN40 DN50
